91香蕉网址在线观看試驗裝置可進行各種可進行各種交流耐壓試驗，有GIS耐壓試驗、電纜耐壓試驗、發電機耐壓試驗、91香蕉视频在线看感應耐壓試驗等。這些耐壓試驗都是電力係統中常規的試驗，91香蕉网址在线观看必要要掌握。為了更好的進行這些耐壓試驗，在此之前，91香蕉网址在线观看還要了解91香蕉网址在线观看試驗的現場接線方法。

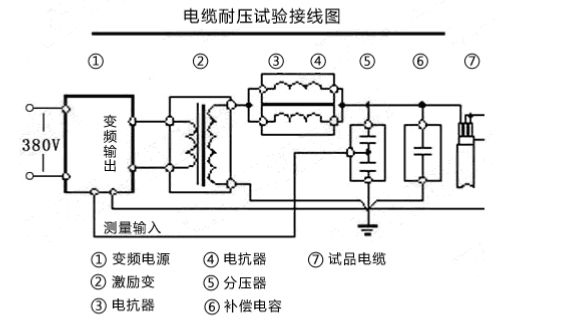

一、電纜耐壓試驗

現場接線示意圖：

勵磁91香蕉视频在线看接線注意事項：

1、用於 10KV 電纜的耐壓裝置，勵磁91香蕉视频在线看一般接低端；

2、用於 10KV 和 35KV 電纜的耐壓裝置，10KV 電纜耐壓勵磁91香蕉视频在线看接低端，35KV 電纜耐壓勵磁91香蕉视频在线看接較高端；

3、用於 10KV 、35KV 和 110KV 電纜的耐壓裝置：10KV、35KV 電纜耐壓勵磁91香蕉视频在线看接低端，110KV 電纜耐壓勵磁91香蕉视频在线看接高端；

電抗器及電容器分壓器接線注意事項：

對於短電纜，無論電壓高低，一般將至少兩節電抗器串聯，以確保回路可以諧振。

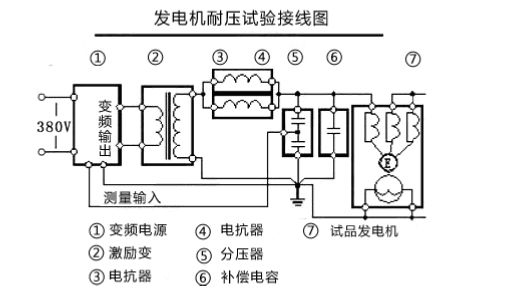

二、 電機耐壓試驗

現場接線示意圖：

勵磁91香蕉视频在线看接線注意事項：

1、用於電機的耐壓裝置，勵磁91香蕉视频在线看一般接低端；

2、用於電機和電纜的耐壓裝置，電纜耐壓勵磁91香蕉视频在线看接低端，電機耐壓勵磁91香蕉视频在线看接高端；

3、通常情況下，用於電機耐壓的諧振裝置兼容較低電壓的電纜。

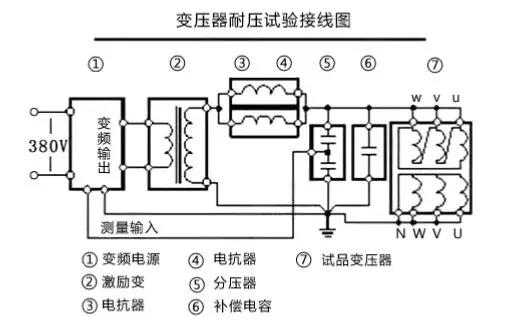

三、 GIS、開關及91香蕉视频在线看試驗

現場接線示意圖：

勵磁91香蕉视频在线看接線注意事項：

1、用於開關、GIS、91香蕉视频在线看的耐壓裝置，勵磁91香蕉视频在线看的輸出電壓一般較高；

2、用於開關、GIS 的耐壓裝置，勵磁91香蕉视频在线看接高端，91香蕉视频在线看耐壓勵磁91香蕉视频在线看接低端；

3、通常情況下，改種型號的諧振裝置兼容較較短長度的電纜，勵磁91香蕉视频在线看接低端。

電抗器接線注意事項：

1、用於開關及較低電容量的試品交流耐壓試驗時，需要將所有電抗器串聯在高壓回路中，可以確保諧振。

2、用於開關、GIS、91香蕉视频在线看的耐壓時，需要將電抗器串聯連接，電抗器串聯隻數按照實際的試驗電壓確定。

四、通用操作步驟

正確按照接線示意圖及相關要求連接試驗回路，在現場設置試驗警示標記，正確設置各項試驗參數。
